Ο ρόλος του προϊόντος
Το DT800 είναι το υγρόψυκτο CCS2 terminal του κατανεμημένου συστήματος. Μεταφέρει υψηλό ρεύμα στο όχημα, ενώ η παραγωγή και η δυναμική κατανομή της DC ισχύος παραμένουν στο κεντρικό cabinet.
Από Autel

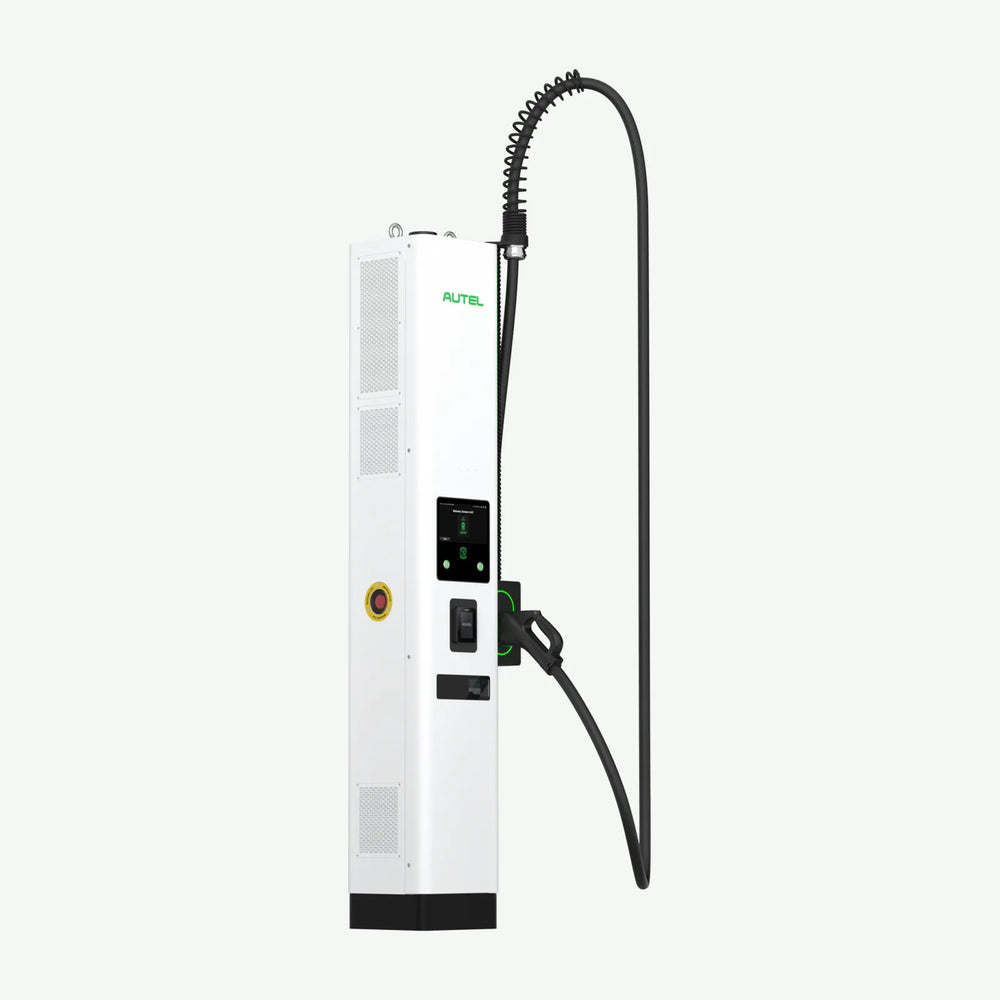

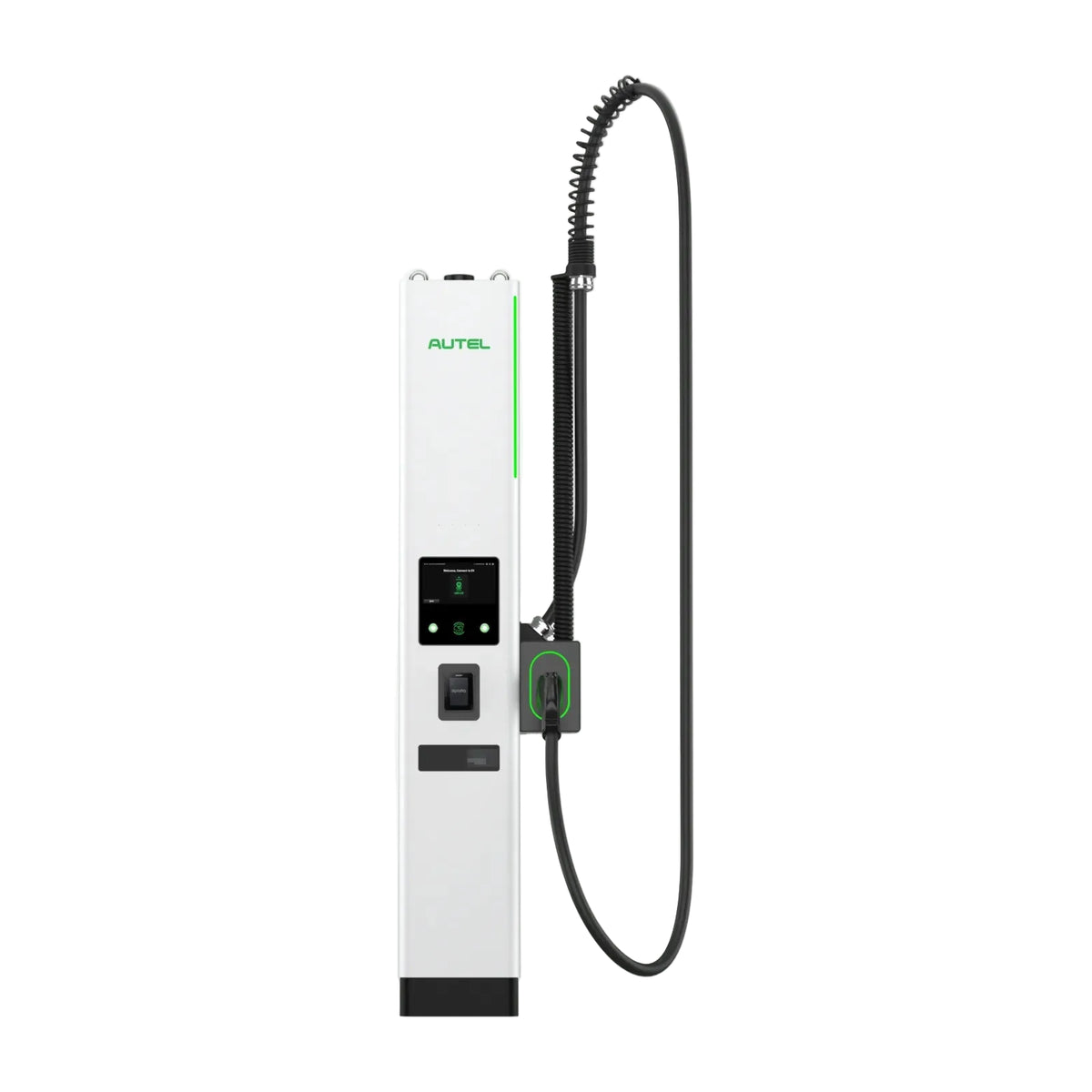

Autel MaxiCharger DT800 – Υγρόψυκτο DC Τερματικό φόρτισης
Τιμή κατόπιν τεχνικής προσφοράςΗ τελική τιμή εξαρτάται από τη διαμόρφωση, τα καλώδια, τον εξοπλισμό ισχύος και τις ανάγκες του έργου.
Σε απόθεμα
Εκτιμώμενη παράδοση: 1–5 εργάσιμες ημέρες.
MaxiCharger DT800 · Liquid-Cooled DC Terminal
Υγρόψυκτο terminal CCS2 για υψηλό ρεύμα και απαιτητικούς στόλους.
Το DT800 φέρνει μία ή δύο υγρόψυκτες εξόδους CCS2 στις θέσεις των οχημάτων. Συνεργάζεται με συμβατή κεντρική μονάδα ισχύος και δεν λειτουργεί αυτόνομα.
- 1 ή 2 × CCS2Ανά διαμόρφωση
- 500 AΟνομαστικό ρεύμα
- έως 780 AΜέγιστο ρεύμα
- IP55 / IK10Προστασία
Σχεδιασμός λύσης
Υψηλό ρεύμα εκεί όπου χρειάζεται.
Η πραγματική απόδοση κάθε θέσης εξαρτάται από το power cabinet, τη διαθέσιμη ισχύ του συστήματος και τις δυνατότητες του οχήματος. Ψύξη, καλώδια και τοπολογία οριστικοποιούνται μαζί.
- Μία ή δύο υγρόψυκτες έξοδοι CCS2
- 500 A ονομαστικό ρεύμα καλωδίου
- Έως 780 A μέγιστο ρεύμα
- Τεκμηριωμένη συνεργασία με DS480 και DS600L
Η αρχιτεκτονική σε απλά λόγια
Τι κάνει, με τι συνδυάζεται και τι αποφασίζει η μελέτη.
Κάθε στοιχείο του συστήματος έχει συγκεκριμένο ρόλο. Η παρακάτω εικόνα ξεχωρίζει τον εξοπλισμό από τις επιλογές του έργου, ώστε η τελική διαμόρφωση να είναι κατανοητή πριν από την τεχνική προσφορά.
Πώς συνδυάζεται
Τεκμηριώνεται με DS480 και DS600L, σε μονή ή διπλή έκδοση. Η υγρόψυξη αφορά το κύκλωμα καλωδίου υψηλού ρεύματος και πρέπει να αντιμετωπίζεται μαζί με cabinet, CMS, επικοινωνία και συνολικό θερμικό σχεδιασμό.
Τι κλειδώνει η μελέτη
Η μελέτη καθορίζει σε ποιες θέσεις αξίζει υγρόψυκτο terminal, πόσο συχνά θα απαιτείται υψηλό ρεύμα και πώς η διαθέσιμη ισχύς θα μοιράζεται με τα υπόλοιπα DT terminals. Τα 780 A είναι μέγιστη τιμή του τεκμηριωμένου καλωδίου, όχι εγγυημένη συνεχής απόδοση σε κάθε όχημα.
Πώς λειτουργεί το σύστημα
Power unit και terminal σχεδιάζονται μαζί.
01 · ΙσχύςDS480 ή DS600LΣυμβατή κεντρική μονάδα ισχύος
→
02 · ΦόρτισηDT800 terminal1 ή 2 υγρόψυκτες έξοδοι CCS2
Το DT800 τεκμηριώνεται με τις πλατφόρμες DS480 και DS600L. Η τελική απόδοση καθορίζεται από ολόκληρη τη διαμόρφωση και το όχημα.
Στην πράξη
Η σωστή επιλογή ξεκινά από τη λειτουργία του έργου.
Προφίλ οχημάτων, χρόνος παραμονής, διαθέσιμη παροχή, ταυτόχρονη φόρτιση και μελλοντική ανάπτυξη καθορίζουν τη σωστή διαμόρφωση — όχι μόνο το μέγιστο νούμερο ισχύος.
Από τη θεωρία στο έτοιμο σύστημα
Τέσσερα βήματα για μια λύση που δουλεύει ως σύνολο.
Η επιλογή εξοπλισμού γίνεται αφού αποτυπωθεί η πραγματική λειτουργία του έργου. Έτσι οι μονάδες ισχύος, τα τερματικά, η ηλεκτρική υποδομή και το λογισμικό σχεδιάζονται ως ένα ενιαίο σύστημα.
- 01Προφίλ στόλου
Οχήματα, απαιτούμενη ενέργεια, χρόνοι στάσης και επιθυμητός χρόνος επαναφόρτισης.
- 02Παροχή & χώρος
Διαθέσιμη ηλεκτρική ισχύς, θέσεις φόρτισης, χωροθέτηση και διαδρομές καλωδίων.
- 03Σύνθεση συστήματος
Power units, terminals, CCS2 ή MCS, ψύξη καλωδίων, κατανομή ισχύος και διαχείριση φόρτισης.
- 04Εγκατάσταση & commissioning
Προστασίες, συνδεσιμότητα, backend και λειτουργικοί έλεγχοι πριν από την παράδοση.
Τυπικές εφαρμογές
- Βαρείς επαγγελματικοί στόλοι
- Charging hubs
- Λεωφορεία
- Logistics depots
ΚατασκευαστήςAutel
ΟικογένειαΥγρόψυκτο δορυφορικό τερματικό DC
ΣυμβατότηταΤεκμηριωμένο με DS480 και DS600L · δεν λειτουργεί αυτόνομα
ΔιαμόρφωσηΜία ή δύο έξοδοι CCS2 · 500 A ονομαστικά · έως 780 A
Σημαντική διευκρίνιση
Η μέγιστη τιμή ρεύματος δεν αποτελεί εγγυημένη απόδοση σε κάθε όχημα. Εξαρτάται από το cabinet, την κατανομή ισχύος, την ψύξη και το όχημα.
Η evhouse επιβεβαιώνει τον ακριβή κωδικό, τη σύνθεση και τη συμβατότητα πριν από την αποστολή ή την τελική προσφορά.
Έξοδοι
1 ή 2 × CCS2
Ονομαστικό ρεύμα
500 A
Μέγιστο ρεύμα
780 A
Τάση εξόδου
150–1000 V DC
Τεκμηριωμένα cabinets
DS480 · DS600L
Τυπικό καλώδιο
5 m · επιλογή 7,2 m
Προστασία
IP55 · IK10
Ρόλος προϊόντος
Satellite terminal · όχι αυτόνομος φορτιστής
Οι τεχνικές τιμές αφορούν τη συγκεκριμένη έκδοση ή τον δηλωμένο κωδικό. Η τελική απόδοση ενός συστήματος φόρτισης εξαρτάται από τη διαμόρφωση, την παροχή και το όχημα.
ΕΠΙΣΗΜΗ ΠΗΓΗ
Άνοιγμα τεκμηρίωσης
Επίσημο υλικό Autel DT Series
Επίσημο κέντρο υλικού του κατασκευαστή, όχι απευθείας φυλλάδιο. Ζητήστε το έγγραφο του ακριβούς κωδικού από την τεχνική ομάδα.
