Ο ρόλος του προϊόντος
Το DS1440 είναι σύστημα τριών DS480 και όχι ένας φορτιστής 1,44 MW. Τα τρία cabinets δημιουργούν κοινή υποδομή μεγάλης κλίμακας, ώστε η ισχύς να διανέμεται σε πολλές θέσεις φόρτισης ανάλογα με τον πραγματικό φόρτο.
Από Autel

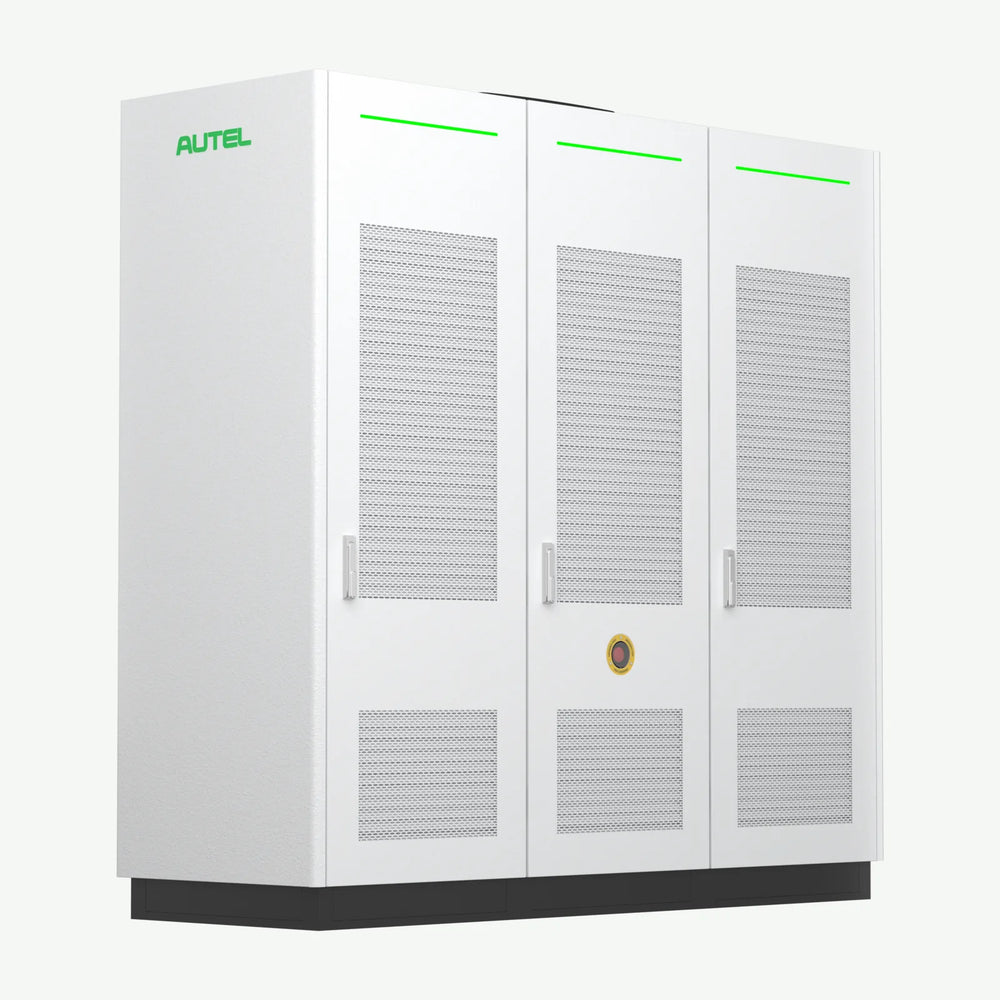

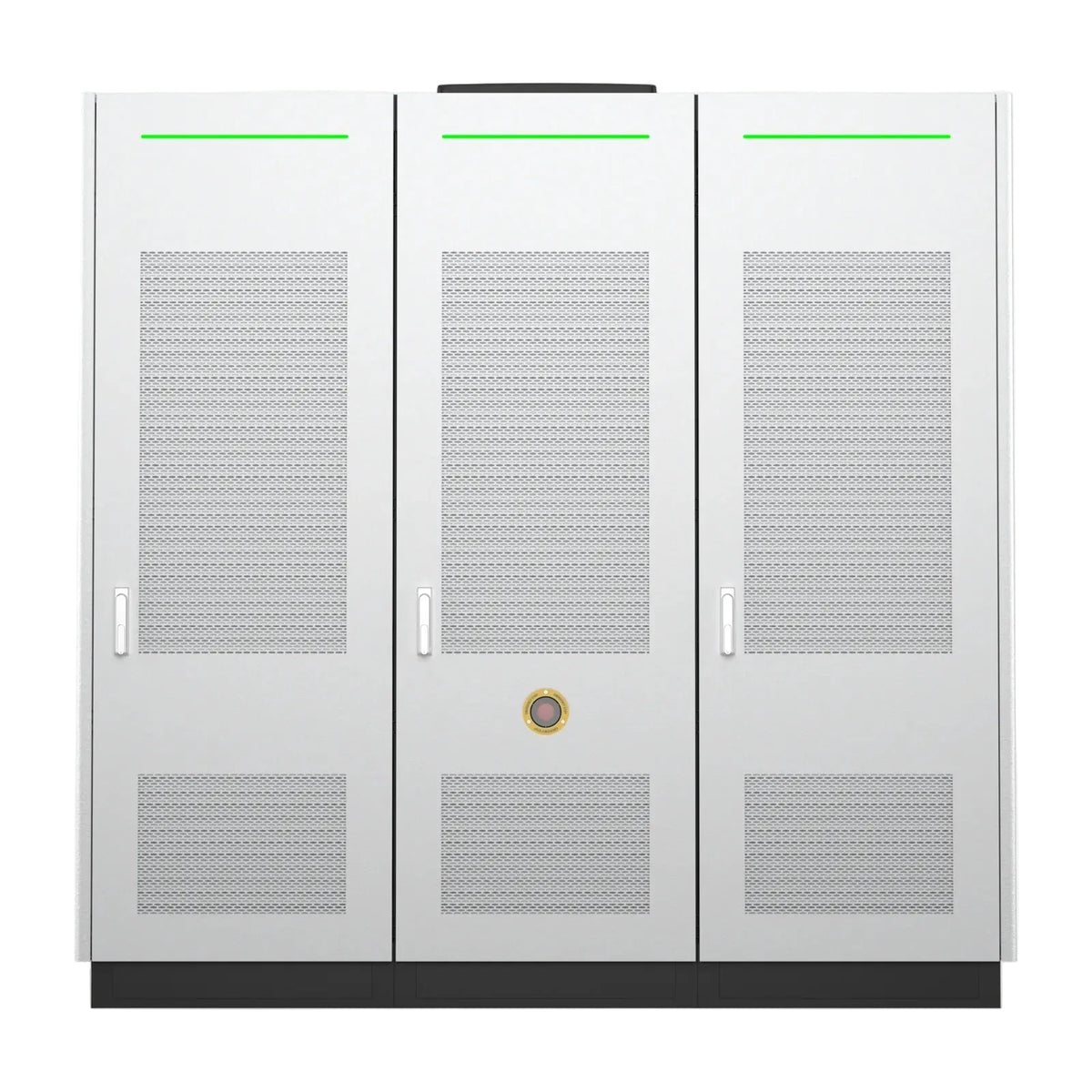

Autel MaxiCharger DS1440 – Σύστημα ισχύος 800–1440 kW
Τιμή κατόπιν τεχνικής προσφοράςΗ τελική τιμή εξαρτάται από τη διαμόρφωση, τα καλώδια, τον εξοπλισμό ισχύος και τις ανάγκες του έργου.
Σε απόθεμα
Εκτιμώμενη παράδοση: 1–5 εργάσιμες ημέρες.
MaxiCharger DS1440 · Distributed DC System
Τρία DS480 για κατανεμημένη ισχύ έως 1,44 MW.
Το DS1440 είναι σύνθεση τριών power cabinets DS480 που τροφοδοτούν ένα εκτεταμένο δίκτυο terminals. Δεν είναι ένας μεμονωμένος φορτιστής 1,44 MW.
- 800–1440 kWΣυνολική ισχύς
- 3 × DS480Αρχιτεκτονική
- έως 14Έξοδοι συστήματος
- MCS + CCS2Δυνατή σύνθεση
Σχεδιασμός λύσης
Αρχιτεκτονική μεγάλης κλίμακας για σύνθετους στόλους.
Η επίσημη παρουσίαση προβλέπει δυνατότητα σύνθεσης CCS2 και MCS. Το ακριβές MCS terminal, οι θύρες και η κατανομή ισχύος επιβεβαιώνονται ειδικά για κάθε έργο.
- Σύνθεση τριών κεντρικών μονάδων DS480
- Έως 14 έξοδοι συστήματος
- Δυνατότητα μικτής σύνθεσης MCS και CCS2
- Η ακριβής MCS διαμόρφωση απαιτεί επιβεβαίωση έργου
Η αρχιτεκτονική σε απλά λόγια
Τι κάνει, με τι συνδυάζεται και τι αποφασίζει η μελέτη.
Κάθε στοιχείο του συστήματος έχει συγκεκριμένο ρόλο. Η παρακάτω εικόνα ξεχωρίζει τον εξοπλισμό από τις επιλογές του έργου, ώστε η τελική διαμόρφωση να είναι κατανοητή πριν από την τεχνική προσφορά.
Πώς συνδυάζεται
Η επίσημη παρουσίαση δείχνει δυνατότητα μικτής σύνθεσης CCS2 και MCS, έως 14 εξόδους και ενδεικτικό σενάριο 1 MCS + 13 CCS2. Η συγκεκριμένη MCS μονάδα, η ψύξη και η αντιστοίχιση θυρών δεν θεωρούνται αυτόματα δεδομένες και επιβεβαιώνονται γραπτώς για το έργο.
Τι κλειδώνει η μελέτη
Η μελέτη συνδυάζει βαρέα και ελαφρύτερα οχήματα, προφίλ δρομολογίων, χρόνους στάσης, απαιτήσεις MCS, εφεδρεία, CMS, καλωδίωση και διαθέσιμη παροχή. Στόχος είναι να χρησιμοποιείται η μεγάλη συνολική ισχύς αποτελεσματικά, χωρίς να υπερδιαστασιολογείται κάθε θέση.
Πώς λειτουργεί το σύστημα
Power unit και terminal σχεδιάζονται μαζί.
01 · Ισχύς3 × DS480 power cabinets800–1440 kW συνολική ισχύς συστήματος
→
02 · ΦόρτισηCCS2 / MCS terminalsΈως 14 έξοδοι, με ειδική μελέτη σύνθεσης
Η δυνατότητα 1 MCS + 13 CCS2 παρουσιάζεται στο επίσημο φυλλάδιο, όμως το ακριβές terminal και η αντιστοίχιση θυρών επιβεβαιώνονται γραπτώς ανά έργο.
Στην πράξη
Η σωστή επιλογή ξεκινά από τη λειτουργία του έργου.
Προφίλ οχημάτων, χρόνος παραμονής, διαθέσιμη παροχή, ταυτόχρονη φόρτιση και μελλοντική ανάπτυξη καθορίζουν τη σωστή διαμόρφωση — όχι μόνο το μέγιστο νούμερο ισχύος.
Από τη θεωρία στο έτοιμο σύστημα
Τέσσερα βήματα για μια λύση που δουλεύει ως σύνολο.
Η επιλογή εξοπλισμού γίνεται αφού αποτυπωθεί η πραγματική λειτουργία του έργου. Έτσι οι μονάδες ισχύος, τα τερματικά, η ηλεκτρική υποδομή και το λογισμικό σχεδιάζονται ως ένα ενιαίο σύστημα.
- 01Προφίλ στόλου
Οχήματα, απαιτούμενη ενέργεια, χρόνοι στάσης και επιθυμητός χρόνος επαναφόρτισης.
- 02Παροχή & χώρος
Διαθέσιμη ηλεκτρική ισχύς, θέσεις φόρτισης, χωροθέτηση και διαδρομές καλωδίων.
- 03Σύνθεση συστήματος
Power units, terminals, CCS2 ή MCS, ψύξη καλωδίων, κατανομή ισχύος και διαχείριση φόρτισης.
- 04Εγκατάσταση & commissioning
Προστασίες, συνδεσιμότητα, backend και λειτουργικοί έλεγχοι πριν από την παράδοση.
Τυπικές εφαρμογές
- Βαρέα οχήματα
- Μεγάλα logistics hubs
- Αμαξοστάσια λεωφορείων
- Υποδομές megawatt charging
ΚατασκευαστήςAutel
ΟικογένειαΚατανεμημένο σύστημα ισχύος τριών cabinets
ΣυμβατότηταΣύνθεση CCS2 και δυνατότητα MCS, αποκλειστικά κατόπιν μελέτης
Διαμόρφωση3 × DS480 · 800–1440 kW · έως 14 έξοδοι συστήματος
Σημαντική διευκρίνιση
Το επίσημο φυλλάδιο παρουσιάζει μέγιστη ενδεικτική σύνθεση 1 MCS + 13 CCS2. Το ακριβές MCS terminal και η τοπολογία απαιτούν γραπτή τεχνική επιβεβαίωση.
Η evhouse επιβεβαιώνει τον ακριβή κωδικό, τη σύνθεση και τη συμβατότητα πριν από την αποστολή ή την τελική προσφορά.
Συνολική ισχύς
800–1440 kW
Αρχιτεκτονική
3 × DS480
Τάση εξόδου
150–1000 V DC
Έξοδοι συστήματος
Έως 14
Δυνατή σύνθεση
MCS + CCS2
Βήμα πλατφόρμας
40 kW
Σχεδιασμός
Αποκλειστικά ανά έργο
Ρόλος προϊόντος
Σύστημα power cabinets
Οι τεχνικές τιμές αφορούν τη συγκεκριμένη έκδοση ή τον δηλωμένο κωδικό. Η τελική απόδοση ενός συστήματος φόρτισης εξαρτάται από τη διαμόρφωση, την παροχή και το όχημα.
ΕΠΙΣΗΜΗ ΠΗΓΗ
Άνοιγμα τεκμηρίωσης
Επίσημο υλικό Autel DS Series
Επίσημο κέντρο υλικού του κατασκευαστή, όχι απευθείας φυλλάδιο. Ζητήστε το έγγραφο του ακριβούς κωδικού από την τεχνική ομάδα.
evhouse
Ζητήστε πληροφορίες →
Έλεγχος πριν από την αγορά
Στείλτε μας στοιχεία εγκατάστασης ή έργου για επιβεβαίωση ισχύος, συμβατότητας, προστασιών και απαραίτητων παρελκομένων.
